⚙️ UPS (KGK) Nasıl Çalışır ?
Bir UPS (Kesintisiz Güç Kaynağı - KGK), şebekeden gelen voltajı sürekli izleyerek çalışır. Şebeke voltajı uygun değilse veya tamamen kesilirse, sistem otomatik olarak batarya moduna geçer. Böylece cihazlar yalnızca kesintilere karşı değil, aynı zamanda gerilim dalgalanmaları (sags), ani yükselmeler (spikes) ve aşırı gerilimler (surges) gibi diğer güç problemlerine karşı da korunur.
Bu sistemin güvenilir şekilde çalışması, UPS’in içinde yer alan bir dizi kritik bileşen sayesinde mümkün olur. Aşağıda, bir UPS’in temel dahili bileşenleri ve işlevleri yer almaktadır:

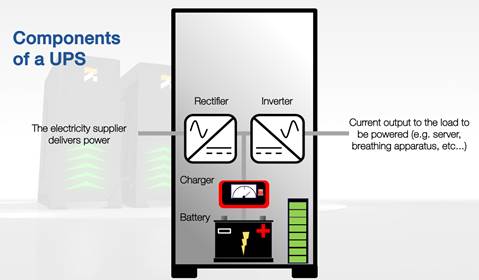

UPS (KGK) Sisteminin Temel Bileşenleri
Doğrultucu (Rectifier) :
AC enerjiyi DC'ye çevirerek bataryaları şarj eder.
Batarya (Akü Grubu) :
Elektrik kesintilerinde yükü beslemek için enerji depolar.
Evirici (Inverter) :
Bataryadan gelen DC’yi tekrar AC’ye çevirerek kesintisiz enerji sağlar.
Statik Anahtar (Bypass Switch) :
Arıza veya bakım durumlarında yükü doğrudan şebekeye aktarır.
Filtre ve Harmonik Baskılayıcılar :
Güç kalitesini artırır, elektromanyetik parazitleri ve gerilim bozulmalarını azaltır.
Giriş / Çıkış Bağlantı Üniteleri :
Enerji akışını yönetmek ve dağıtmak için giriş ve çıkış noktalarıdır.
Kontrol ve İzleme Ünitesi :
Tüm sistemi denetler, kullanıcıya durum bilgisi ve uyarılar sunar.
⚡ Elektrik Kesintisinde UPS (KGK) Ne Kadar Süre Çalışır ?
Bir UPS’in (Kesintisiz Güç Kaynağı - KGK) batarya modunda ne kadar süre çalışabileceği, hem batarya kapasitesine hem de bağlı yükün gücüne bağlıdır. Genel olarak, dahili bataryalara sahip bir UPS, tam yükte ortalama 5 ila 10 dakika arasında enerji sağlayabilir.
Bu süre, sistemin güvenli bir şekilde kapatılmasını sağlamak veya jeneratör gibi bir ikincil güç kaynağı devreye girene kadar kritik sistemleri çalışır durumda tutmak için yeterlidir.
Elektrik şebekesi geri geldiğinde veya voltaj kararlı hale geldiğinde, UPS otomatik olarak tekrar şebeke enerjisine geçiş yapar. Bu noktada batarya tekrar şarj edilmeye başlanır ve sistem bir sonraki kesinti için hazır hale gelir.
- Çalışma Prensibi : Standby UPS, şebeke elektriği mevcut olduğu sürece cihazlara doğrudan bu enerjiyi iletir. Elektrik kesintisi yaşandığında, sistem yaklaşık 3–8 milisaniye içinde devreye girerek bataryadan güç sağlamaya başlar. Bu geçiş son derece hızlıdır ve cihazların çalışmaya devam etmesini sağlar.
- Avantajları : ⬞Enerji verimliliği yüksektir; daha az enerji tüketir.
⬞Diğer UPS türlerine göre daha ekonomik ve düşük maliyetlidir
⬞Kompakt yapısı ile az yer kaplar ve kurulumu kolaydır. - Dezavantajları : Sık yaşanan voltaj dalgalanmalarına karşı daha az etkilidir, çünkü voltajı aktif olarak düzenlemez.
- Çalışma Prensibi : Line-interactive UPS, şebeke elektriğini doğrudan cihazlara iletir ve voltaj dalgalanmalarını otomatik voltaj regülatörü (AVR) ile sürekli dengeler. Büyük voltaj değişimlerinde veya elektrik kesintilerinde ise bataryaya geçerek kesintisiz güç sağlar.
- Avantajları : ⬞ Aktif voltaj regülasyonu sayesinde aşırı gerilimler ve düşük voltajlara karşı koruma sunar
⬞ Online UPS’e kıyasla daha ekonomiktir ve çoğu ofis ve küçük işletme ekipmanı için uygundur. - Dezavantajları : Sık ve ciddi kesintilerde veya yüksek enerji kalitesi gerektiren durumlarda online UPS kadar etkili değildir. Güç kalitesi problemlerinde performansı sınırlı kalabilir.
- Çalışma Prensibi : Online UPS, şebeke elektriğini önce DC’ye, ardından invertör yardımıyla AC gücüne çevirir. Bu çift dönüşüm süreci sayesinde, cihazlar şebeke dalgalanmalarından tamamen izole şekilde kesintisiz olarak çalışır.
- Avantajları : ⬞En yüksek seviyede kesintisiz ve kararlı güç koruması sağlar
⬞ Özellikle kritik ve hassas elektronik cihazlar, sunucular ve veri merkezleri için idealdir
⬞ Şebeke kaynaklı voltaj dalgalanmaları, ani kesintiler ve diğer güç sorunlarından tamamen izole eder
⬞ En hızlı otomatik geçiş süresine sahiptir, böylece cihazlar her koşulda korunur. - Dezavantajları : Yüksek satın alma ve bakım maliyetine sahiptir. Sürekli çift dönüşüm nedeniyle enerji tüketimi daha yüksektir, bu da işletme maliyetlerini artırabilir.
Monofaze ve Trifaze UPS: Farkları ve Kullanım Alanları
Monofaze UPS (Tek fazlı UPS)
Monofaze UPS’ler, enerjiyi tek faz üzerinden iletir ve düşük güçlü yükler için uygundur. Ev aletleri, ofis ekipmanları ve küçük sunucular gibi cihazlarda yaygın olarak kullanılır.
Trifaze UPS (Üç fazlı UPS) :
Trifaze UPS’ler, 120° faz farkıyla çalışan üç fazlı akım kullanarak daha güçlü ve stabil enerji dağıtımı sağlar. Endüstriyel makineler, büyük veri merkezleri, sağlık yapıları ve bankacılık tesisleri gibi kesintisiz güç ihtiyacı olan ortamlarda idealdir.
Akıllı Çalışma Modu: Verimlilikten Ödün Vermeden Güç Kalitesini Maksimize Edin
Smart Conversion Mode, ağ kalitesini sürekli izleyen gelişmiş bir algoritma kullanır ve yükü beslemek için en uygun çalışma modunu dinamik olarak seçer. Bu sayede hem maksimum enerji verimliliği sağlanır hem de kritik yükler için güç kalitesi önceliklendirilir.
Statik bypass’ın yüksek verimliliğini, şebeke ile senkronize çalışan aktif invertörle birleştiren bu mod, şebeke dalgalanmaları sırasında bile yüksek güvenlikle olağanüstü verimlilik sunar. Smart Conversion Mode sayesinde:
- En iyi verimliliği elde edersiniz,
- Güç kalitesinden ödün vermezsiniz.
Socomec’in Smart Conversion çalışma modu, birçok önde gelen veri merkezi işletmecisi tarafından onaylanmıştır. Bu teknoloji, UPS enerji kayıplarını ve CO₂ emisyonlarını önemli ölçüde azaltırken, kritik yüklerin güvenliğini garanti altına alır.
Bu çözüm, veri merkezlerinin kesintisiz güç koruması ve operasyonel mükemmeliyet beklentilerini bir arada karşılayarak, modern veri merkezlerinin değişen ihtiyaçlarına ideal bir yanıt sunar.
Seçim Kriteri
Hangi UPS türünün seçileceği, korunması gereken cihazların güç ihtiyacına bağlıdır. Yüksek kapasiteli sistemler trifaze, daha basit uygulamalar ise monofaze UPS ile korunabilir.
Bir UPS’te akü neden önemlidir?
Akü, bir UPS sisteminin en kritik bileşenlerinden biridir. Şebeke elektriği kesildiğinde, gerekli enerjiyi depolayarak sistemin kesintisiz güç sağlamasına olanak tanır. Bu sayede kritik cihazlar çalışmaya devam eder ve veri kaybı gibi riskler önlenir.
Yedek enerji sağlama kapasitesi, özellikle güç güvenilirliğinin ön planda olduğu sektörlerde hayati önem taşır. Bu nedenle UPS aküleri, hem iş sürekliliği hem de altyapı güvenliği açısından vazgeçilmezdir.
UPS bakımı ve cihaz ömrü neden önemlidir?
UPS’in düzenli bakımı, uzun vadede yüksek performans ve güvenilirlik sağlamak için kritik öneme sahiptir. Bu süreç; akü kontrollerini, iç bileşenlerin temizliğini ve elektrik bağlantılarının kontrolünü kapsar.
Proaktif bakım, bir UPS’in ömrünü önemli ölçüde uzatarak, erken yenileme maliyetlerinin önüne geçilmesini sağlar.
👉 Socomec'in UPS bakım hizmetleriyle kesintisiz güvenliği ve verimliliği garantileyin.
Endüstriyel alanda UPS sistemlerinin rolü
Endüstriyel UPS uygulamaları
Endüstriyel UPS’ler, zorlu çevre koşullarına dayanacak şekilde özel olarak tasarlanır ve ağır yükleri yönetebilme kapasitesine sahiptir. Bu sistemler; aşırı sıcaklık, titreşim, toz ve nem gibi zorlayıcı koşullarda dahi güvenilir güç sağlamak üzere geliştirilmiştir.
SOCOMEC tarafından geliştirilen endüstriyel UPS çözümleri, çeşitli sanayi kollarındaki altyapılar için kesintisiz ve güvenli enerji sürekliliği sağlar. Özellikle sayısal kontrollü makineler (CNC) ve otomatik üretim hatları gibi kararlı enerjiye ihtiyaç duyan proseslerde, SOCOMEC UPS’leri, kesintilere karşı üretimin devamlılığını garanti eder, verim kaybı ve ekipman arızalarını önler.
🔹Veri merkezlerinde, SOCOMEC UPS’leri, kesintisiz ve regüle edilmiş enerji sağlayarak veri kayıplarını önler. Sunucuların ve ağ ekipmanlarının arıza veya hasar riskini minimuma indirir.
🔹 Sağlık sektöründe, tıbbi cihazların sürekli ve güvenilir enerjiye ihtiyaç duyması nedeniyle, SOCOMEC UPS sistemleri, hayat destek üniteleri ve teşhis cihazları için kesintisiz enerji sağlayarak hasta güvenliğini ve kesintisiz hizmeti garanti altına alır.
Her sektör için özel çözümler
SOCOMEC’in endüstriyel UPS çözümleri, sadece her sektörün özel teknik ihtiyaçlarına cevap vermekle kalmaz; aynı zamanda operasyonel güvenliği, verimliliği ve enerji sürekliliğini en üst düzeye çıkarır. Teknolojiye bağımlılığın her geçen gün arttığı bir dünyada, güvenilir UPS sistemleri, iş sürekliliğinin vazgeçilmez bir parçasıdır.
Modüler UPS’ler: Kritik sektörler için ideal çözüm
Modüler UPS, özellikle yüksek kullanılabilirlik ve esneklik gerektiren ortamlarda, örneğin veri merkezleri veya büyük sanayi tesisleri gibi yerlerde, güç yönetiminde üstün bir esneklik ve ölçeklenebilirlik sunmak üzere tasarlanmıştır. Bu tür UPS sistemleri, birlikte çalışan bağımsız modüllerden oluşur ve böylece ihtiyaca göre sistem kolayca genişletilebilir veya bakım yapılabilir, üstelik sistem kesintisi olmadan.
Bir modüler UPS içindeki her modül, bağımsız çalışabildiği gibi diğer modüllerle uyum içinde de işlev görebilir. Bu modüler yapı, güç talebindeki değişikliklere hızlıca uyum sağlamayı mümkün kılar; güç ihtiyacı arttığında, yeni modüller eklenerek tüm sistem değiştirilmeden kapasite artırılabilir. Böylece, ilk yatırım daha uzun ömürlü ve esnek hale gelir.
Modüller çoğunlukla “hot-swappable” özelliğe sahiptir; yani sistem çalışırken modüller eklenip çıkarılabilir, bu da kritik uygulamalarda kesintisiz hizmet için hayati önem taşır. Bir modülde arıza olması durumunda, ilgili modül sistem çalışmaya devam ederken değiştirilebilir, bu sayede yedeklilik ve güvenilirlik üst seviyeye çıkarılır.
Modüler sistemlerin bu yapısı, güç yönetimini önemli ölçüde optimize eder. Genellikle, her modülün performansını izleyip düzenleyen akıllı kontrolörler ile donatılmıştırlar. Bu kontrolörler, aktif modüller arasındaki yükü dengeler, böylece enerji verimliliği ve ekipmanın ömür süresi maksimize edilir.
Modüler UPS’ler, değişen enerji ihtiyaçlarına uyum sağlama kabiliyeti, kolay bakım imkânı ve yüksek güvenilirliği ile öne çıkar. Bu özellikleri, onları sürekli enerji gerektiren ve enerji verimliliğinin ön planda olduğu kritik ortamlarda ideal çözümler haline getirir.
UPS ürün gamlarımız
UPS ve Bilgisayar: Elektrik Kesintilerine Karşı Koruma
Bir UPS (Kesintisiz Güç Kaynağı) ile bilgisayarın birleşimi, elektrik kesintileri ve gerilim dalgalanmalarına karşı etkili bir koruma sağlar. Elektrik kesintisi durumunda, UPS devreye girerek sistemin ani kapanmasını engeller ve böylece veri kaybı riskini azaltır.
- UPS, bilgisayarın elektrik beslemesini belirli bir süre boyunca devam ettirebilir; bu süre genellikle çalışan dosyaların kaydedilmesi ve bilgisayarın güvenli şekilde kapatılması için yeterlidir.
- UPS sadece kesintilere karşı değil, aynı zamanda gerilim regülasyonu yaparak bilgisayarın hassas bileşenlerini aşırı gerilim ve düşük gerilim etkilerinden korur.
Bazı UPS modelleri ayrıca elektromanyetik parazitlere (EMI) karşı ek koruma özellikleri sunar.
Bu özellikleriyle UPS, bilgisayarların elektriksel risklere karşı korunmasında kritik bir rol oynar.
UPS Nedir ve Bilgisayar Sistemlerinde Nasıl Tanımlanır?
UPS (Kesintisiz Güç Kaynağı), elektrik şebekesindeki kesintiler veya dalgalanmalar sırasında bağlı cihazlara yedek güç sağlayan bir cihazdır. Bu sayede veri kaybı ve donanım hasarları önlenir.
UPS, ayrıca gerilim dalgalanmalarını düzenleyerek cihazların güvenli ve stabil çalışmasını garanti eder.
Veri merkezleri, kurumsal sunucular ve kritik iş istasyonları gibi kesintisiz enerji gerektiren ortamlar için UPS’ler vazgeçilmezdir.
Bilgisayar sistemlerinde üç ana UPS tipi bulunur:
- Online (Çift dönüşümlü): En kapsamlı ve stabil koruma sağlar.
- Line-interactive: Gerilim düzenleme ve yedek güç sağlar.
- Offline (Bekleme modlu): Daha ekonomik, düşük öncelikli uygulamalar için uygundur.
UPS Nasıl Seçilir?
Doğru bir UPS seçimi yapmak için, koruma altına alınacak ekipmanların güç ihtiyaçları, yerel elektrik şebekesi kalitesi ve ihtiyaç duyulan özel özellikler dikkate alınmalıdır. Örneğin, uzaktan yönetim kapasitesi veya yenilenebilir enerji kaynaklarıyla entegrasyon gibi fonksiyonlar önemlidir. Ayrıca, kullanım ortamına en uygun olan UPS tipi (offline, line-interactive veya online) seçilmelidir.
Dikkate Alınması Gereken Kriterler
Bir UPS seçerken aşağıdaki kriterler göz önünde bulundurulmalıdır:
- Güç kapasitesi (VA / Watt)
- Çıkış akımı kalitesi
- Bağlantı seçenekleri
- Bakım kolaylığı
- Gürültü filtreleme ve güç faktörü düzeltme gibi ek fonksiyonlar
Mevcut ekipmanlarla uyumluluk ve gelecekteki kapasite ihtiyaçları da kritik öneme sahiptir.
UPS Gücünün Önemi
UPS’in gücü, volt-amper (VA) veya watt cinsinden ölçülür ve UPS’in destekleyebileceği cihaz sayısını belirler. Doğru güç seçimi, kritik cihazların elektrik kesintisi sırasında çalışmaya devam etmesini sağlar ve UPS’in aşırı yüklenmesini önleyerek cihaz arızalarının önüne geçer.
